Q-SYS Mediensteuerung
Moderne Arbeits- und Lernwelten verlangen nach flexibler Medientechnik, die überall gleich intuitiv bedienbar ist – vom kleinen Huddle-Space bis zum Auditorium. Q-SYS von QSC vereint Audio-, Video- und Steuerung in einem einzigen System und macht Mediensteuerung so einfach, skalierbar und zukunftssicher wie nie zuvor.
Ihre Vorteile auf einen Blick:
Alles in einer Plattform – Audio-, Video- und Raumsteuerung nativ integriert, keine Insellösungen mehr.
Offene IT-Architektur – Standardprotokolle und offene APIs erleichtern Integration und Zukunftssicherheit.
Skalierbarkeit von Small bis Large – vom einzelnen Besprechungsraum bis zum campusweiten System.
Intuitive Benutzer-Interfaces – anpassbare Touch-UCIs und Tasteneinheiten minimieren Schulungsaufwand.
Cloud-Monitoring & Remote-Service – Fehler erkennen und beheben, bevor Nutzer sie bemerken.
Was ist Q-SYS?
Q-SYS basiert auf einem leistungsstarken Betriebssystem (Q-SYS OS), das alle Signal-, Video- und Steuerungsprozesse in Software abbildet. Hardware-Cores, Netzwerk-Lautsprecher, Kameras und Steuerungspanels werden einfach per Ethernet eingebunden. Entwickler-Tools, Standard-Skripting (Lua, CSS) und eine große Partner-Community erweitern das System kontinuierlich.
Kernfunktionen
Anwendungsbereiche & Szenarien
1. Besprechungs- & Boardrooms
Der zentrale Switch (links im Rack) versorgt alles gleichzeitig mit Strom + Daten – vom Deckenmikrofon bis zum Wanddisplay.
-
Audio: Zwei dezente Deckenmikrofone schicken ihre Sprachsignale digital zum Q-SYS-Prozessor. Dort wird der Ton optimiert, damit alle im Meeting klar verständlich sind.
-
Video: Der NV-32-H Encoder leitet Bild + Ton vom Raum-PC oder Ihrem Laptop verlustfrei durchs Netzwerk zu dem Decoder hinter den Bildschirmen.
-
Kameras & Touchpanel: PTZ-Kamera und Tisch-Touchpanel lassen sich per POE (Power over Ethernet) verbinden.
Ihre Vorteile im Besprechungsraum

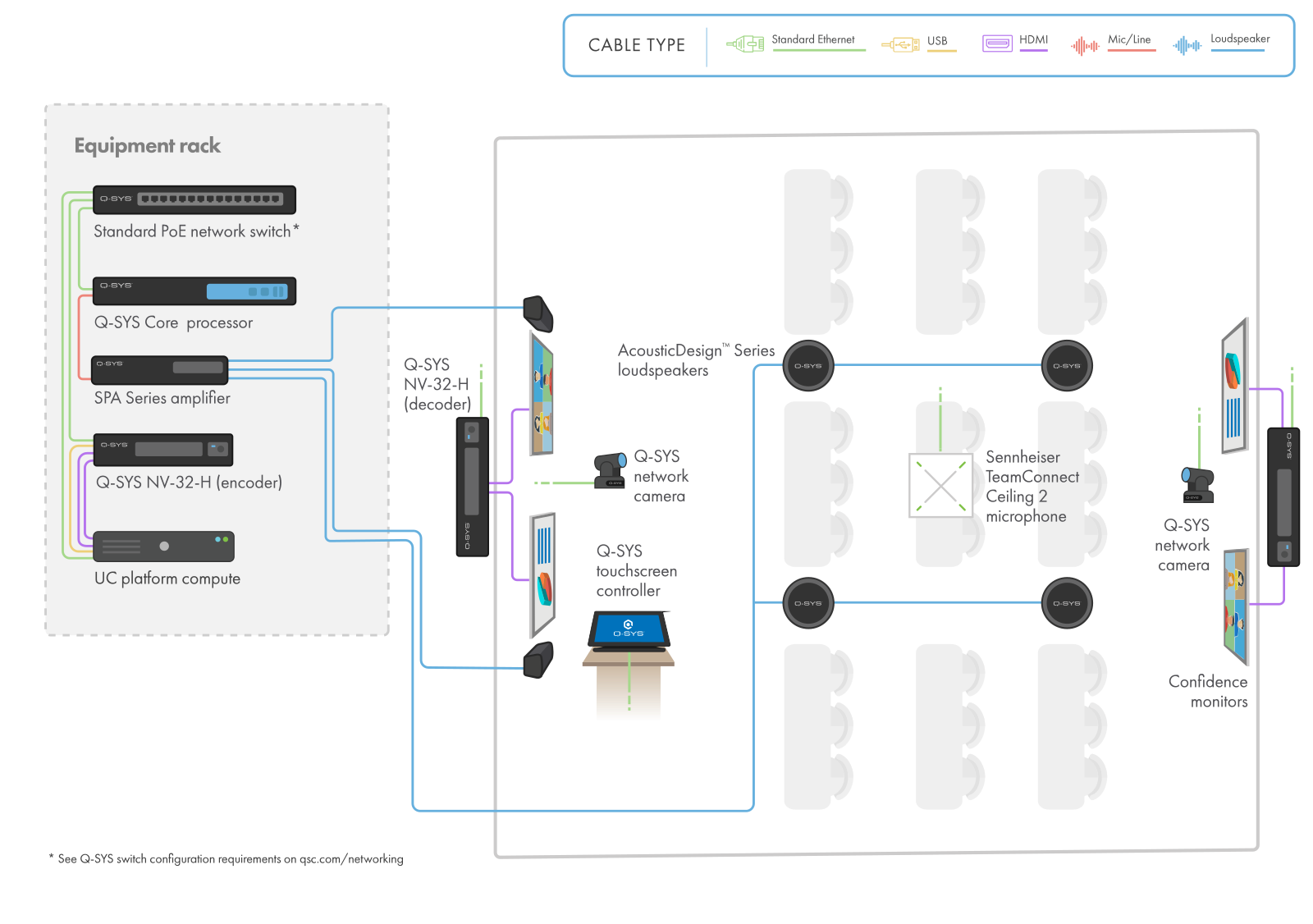

2. Schulungs- & Seminarräume
Mit einem einzigen PoE-Switch als Drehscheibe verbindet Q-SYS die gesamte Audio-, Video- und Steuerungstechnik Ihres Schulungs- oder Seminarraums. Im Rack (links) sitzt die komplette Intelligenz; im Raum (rechts) stehen nur Mikrofone, Lautsprecher, Displays und das Bedienpult – jedes Gerät hängt an nur einem Netzwerkkabel.
-
Audio: Ein zentrales Deckenmikrofon (Sennheiser TCC 2) erfasst Fragen und Vorträge aus allen Sitzreihen. Die Signale laufen digital zum Q-SYS-Prozessor, der Echo entfernt und die Lautsprecherzonen automatisch anpasst.
-
Video: Der NV-32-H Encoder streamt das Bild verlustfrei über das Netzwerk. Zwei Decoder versorgen das Hauptdisplay vorn und die Vorschaumonitore hinten, damit sowohl Teilnehmende als auch Dozenten alles sehen.
-
Kameras & Touchpanel: Zwei PTZ-Kameras für Dozenten- und Auditoriumansicht sowie das Touchpanel am Rednerpult erhalten Strom + Daten ebenfalls über POE (Power over Ethernet).
-
Lautsprecher: Vier an der Wand verteilte Lautsprecher-Boxen geben den gemischten Raumton gleichmäßig aus
Ihre Vorteile im Schulungsraum

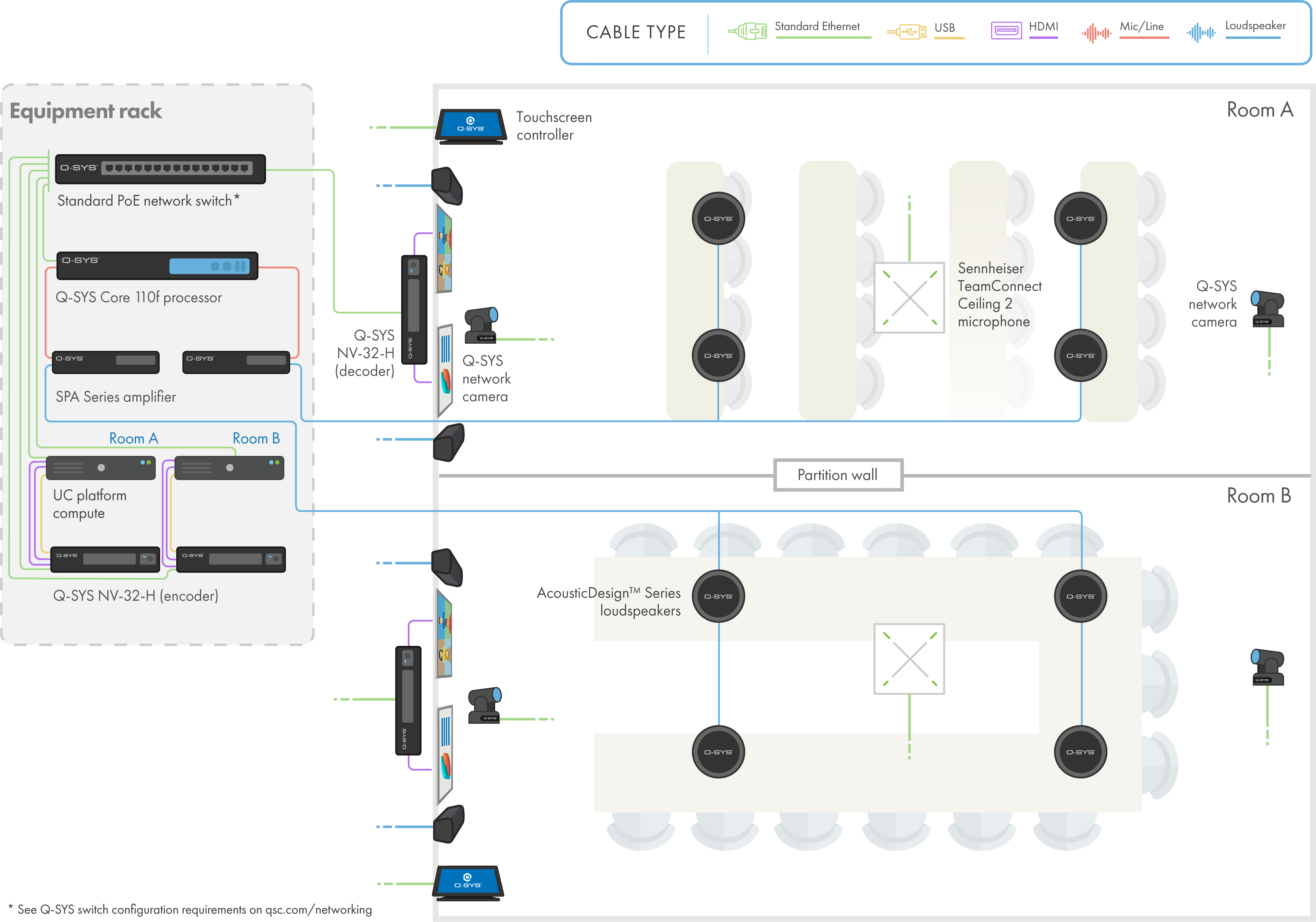

3. Teilbare & Kombinierbare Räume
Im Mittelpunkt des Set-ups steht wieder ein einzelner PoE-Switch, der alle Geräte in Raum A und Raum B gleichzeitig mit Strom und Daten versorgt. Dank Q-SYS kann die Trennwand zur Großfläche geöffnet oder beide Bereiche unabhängig betrieben werden – ganz ohne Umstecken von Kabeln.
-
Audio: Jede Raumhälfte besitzt ihr eigenes Deckenmikrofon (Sennheiser TCC 2) und vier Wand-Lautsprecher. Bei geöffneter Wand fasst der DSP beide Mikrofonsignale zusammen und beschallt den gesamten Saal gleichmäßig. Wird die Wand geschlossen, schaltet Q-SYS das Routing automatisch auf zwei getrennte Zonen um.
-
Video: Pro Raum hängt ein NV-32-H Decoder hinter dem Display. Die Encoder im Rack speisen je ein HDMI/USB-Signal aus den beiden UC-Computern ein. Öffnet man den Raum, kann ein einziger Content-Stream beide Displays versorgen.
-
Kameras & Touchpanels: Jede Seite hat eine eigene PTZ-Kamera und ein Touchpanel. Die Steuerlogik erkennt die Raumgröße automatisch und blendet nur die relevanten Bedienelemente ein.
-
Lautsprecher: Die blauen Leitungen führen von der Endstufe zu den Lautsprechern; alles andere – Kameras, Displays, Mikrofone, Pulte – läuft digital über das grüne Netzwerkkabel.
Ihre Vorteile in teilbaren Räumen
4. Auditorien & Versammlungsräume
Auch im großen Versammlungs- oder Auditorium-Setup genügt ein einziger PoE-Switch, um jede Komponente mit Strom und Daten zu versorgen. Der komplette Signal- und Steuerungsfluss läuft über das grün markierte Netzwerk – selbst bei hunderten Sitzplätzen.
-
Audio für jede Reihe:
-
Ein Sennheiser Deckenmikrofon erfasst Fragen im Saal, mehrere drahtlose Hand-/Headset-Mikrofone gehen digital in den Q-SYS Core Nano.
-
Der Core mischt alle Quellen, berechnet Laufzeitkorrekturen und schickt den Ton an den CX-Q Netzwerkverstärker.
-
Vorne, in der Mitte und hinten hängen AcousticDesign-Lautsprecherzeilen; ein Subwoofer liefert Fundament. Blaue Leitungen zeigen die einzigen analogen Strecken – hier fließt Leistung.
-
-
Bild & Präsentation:
-
Ein NV-32-H Encoder speist HDMI/USB vom Regie-PC in das Netz.
-
Decoder an Projektor, Delay-Monitor über der Bühne und Confidence-Displays im Saal holen sich das Signal direkt aus dem Switch – violette HDMI-Stummel reichen bis zum Gerät.
-
-
Kamera & Streaming:
-
Die PTZ-Kamera (PoE) liefert Live-Bild für Hybrid-Events; der Core Nano mischt Audio dazu und streamt alles via USB oder NDI ins Web-Meeting.
-
-
Bedienung:
-
Ein Touchpanel am Rednerpult ruft Raumvoreinstellungen ab (Vortrag, Film, Streaming) – mehr muss die Technikcrew nicht tun.
-
Ihre Vorteile im Versammlungsraum
5. Flexible / Multi-Purpose Rooms
Im flexiblen Mehrzweck-Setup bleibt die gesamte Medientechnik auf einem einzigen PoE-Netzwerk – selbst wenn Sie den Raum täglich umstellen. Im Rack steckt die „Denke“ (Q-SYS Core Nano), im Raum nur lautlose Endgeräte, die per Patch-Kabel verbunden sind.
-
Audio für jede Bestuhlung:
-
Zwei Sennheiser Deckenmikrofone decken wechselnde Tischaufstellungen vollflächig ab.
-
Der Core Nano erkennt Presets wie „U-Form“, „Kinoreihe“ oder „Workshop“ und routet Mikrofonzonen sowie vier AcousticDesign-Lautsprecher samt Subwoofer automatisch neu.
-
-
Bild & Quellenvielfalt:
-
Ein NV-32-H Encoder mischt HDMI/USB vom UC-PC, ein TV-Signal aus der Cable-Box und BYOD-Laptops.
-
Mehrere Decoder speisen Projektor, Frontdisplay und Side-Screens; ändern Sie die Raumausrichtung, wechselt der Content mit.
-
-
Kameras & Steuerung:
-
Drei PTZ-Kameras (eine links, zwei rechts) liefern unterschiedliche Blickwinkel für Hybrid-Sessions.
-
Das Touchpanel ruft mit einem Tipp die passende Raumkonfiguration ab – Verkabelung bleibt unangetastet.
-
-
Leistungswege:
-
Ein CX-Q Netzwerkverstärker schickt nur die blauen Lautsprecherkabel; alle anderen Signale laufen digital und stromführend über grün markiertes Ethernet.
-
Ihre Vorteile im Flex-Room
Mit Q-SYS erhalten Sie eine einheitliche, cloud-fähige Plattform, die Ihre komplette AV-Infrastruktur vereinheitlicht, Betriebskosten senkt und Ihren Nutzern ein konsistentes Erlebnis bietet – unabhängig vom Raumtyp.
Interesse geweckt? Kontaktieren Sie uns für eine Live-Demo oder eine individuelle Projektberatung!
